В основу конструкции простого устройства автоматического переключения светодиодов включено применение микросхемы К176ИЕ12. Эта микросхема является двоичным счетчиком и сделана для применения в часах. На выходе микросхемы т1 и т4 128Гц сдвинуты на четверть для коммутации разрядов.

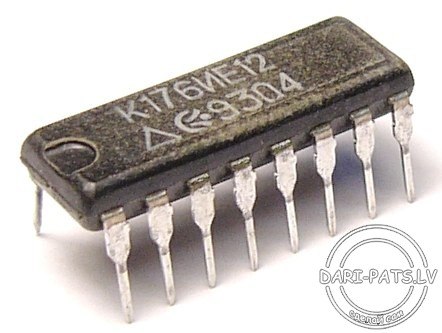

Для начала понадобится сама микросхема, она выглядит вот так, ниже на фото.
Далее нам понадобятся:

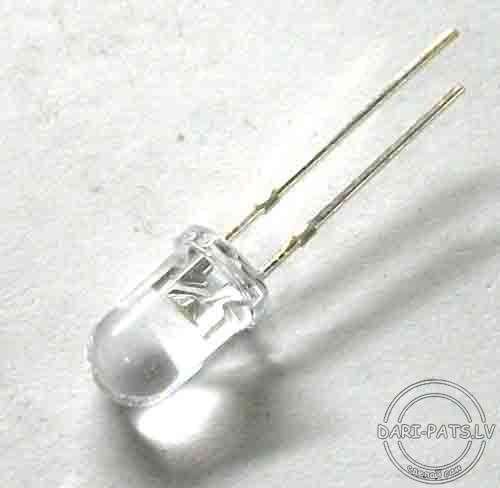

Светодиоды 4 штуки, но у меня было только 3.
Еще два конденсатора (2200pf, 0,047pf) и переменный резистор (от 4,7 до 10 кОм).

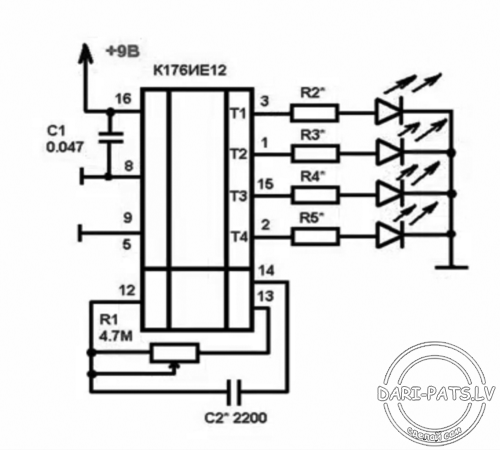

Все собираем по этой схеме.
Светодиоды через токо-ограничительные резисторы припаиваются к выводам 3, 1, 15, 2. Подстроечный резистор к ножкам 12, 13.
Конденсатор ёмкостью 2200 pf к 12 и 14 ножке. Между 8 и 16 ногой конденсатор 0,047 pf.

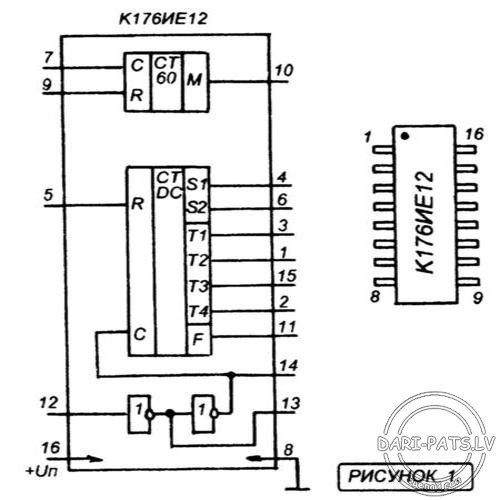

Вот чуть не забыл, цоколевка микросхемы.
