Всем привет сегодня я расскажу, как сделать простейшую мигалку своими руками-оригинальное название простейший мультивибратор. Схема конструкции довольно просто сейчас мы её рассмотрим.
На схеме мы видим два конденсатора емкостью 1 мкФ, два транзистора КТ972А, два резистора с сопротивлением 500 Ом, два резистора с сопротивлением 10 кОм и два светодиода.

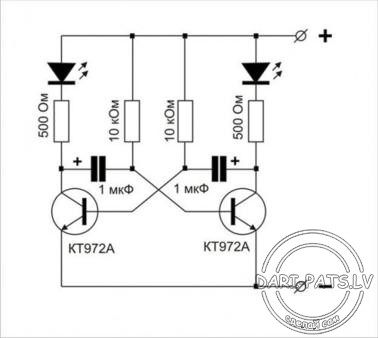

Схема видна ниже на фото.
Я использовал при сборке транзисторы с945 ,если вы будете использовать эти транзисторы, то следует увеличить ёмкость конденсаторов до 50 мкФ. Итак, приступим, я собирал схему навесным монтажом. Для начала для простоты я взял тонкую проволоку и припаял к ней + светодиодов и два резистора на 10 кОм.
Так удобнее эта проволочка это плюс конструкции к ней мы присоединим + питания. Затем я к минусу светодиодов припаял резисторы нужно 500 ом я брал 470 ом те, что оказались под рукой. Затем к плюсу конденсаторов мы припаиваем резисторы с сопротивлением 500 Ом в минусу конденсаторов мы припаиваем резисторы с сопротивлением 10 кОм. Осталось соединить транзисторы. У транзистора с945 ноги идут в таком порядке 1. Эмиттер 2. Коллектор 3. База. Смотрим на фото ниже

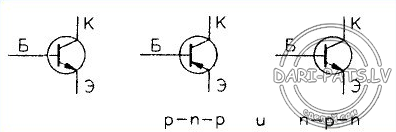

это расшифровка обозначения транзистора на схеме. Так вот к первой ноге транзистора мы припаиваем первую ногу второго транзистора это у нас будет минус, сюда мы присоединяем минус от питания. Затем вторые ноги у транзисторов мы припаиваем к плюсу конденсаторов в ту точку, где он соединился с резистором. Третьи ноги у транзисторов мы припаиваем к минусам конденсаторов, где конденсаторы соединяются с резисторами на 10 кОм. Вот собственно и все. Схему мы питаем от 12 вольт.
Если же для вас мигалка моргает слишком быстро или часто, то можно увеличить ёмкость конденсаторов до 100 мкФ. Причем если один конденсатор будет 100 мкФ, а второй 150 мкФ то первый для примера погорит одну секунду, а второй две секунды. Удачи!

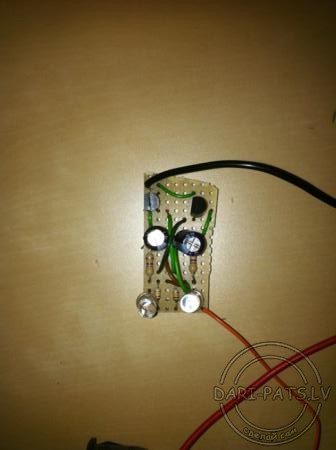

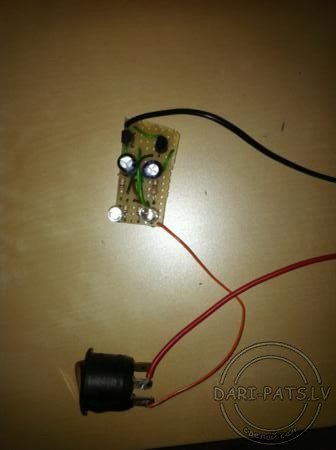

Все это перенесено на макетную плату. 🙂
