Эта статья специально для новичков, кому не хочется возиться с платами и большой кучей деталей.
После прочтения многих интересных статей о ламповых усилителей, захотелось самому что-то сделать. Говорят, что ламповый усилитель выдаёт «теплый ламповый звук». И мне захотелось почувствовать эту теплоту.
Всё начиналось с известного нам усилителя на 6П14П + 6Н2П, но после неудачи я его забросил. Решил собрать на радиолампе 6Ф5П, отзывы о ней хорошие.

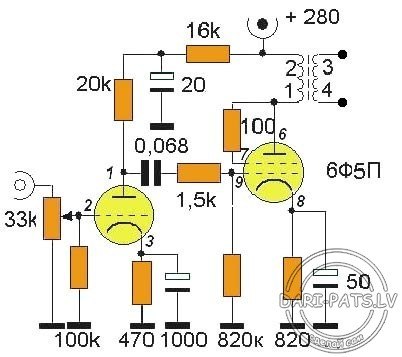

Принципиальная схема очень простая и не требует больших навыков для повторения.
Что нам потребуется для повторения данного усилителя? Да практически «ничего».
Детали :
— трансформатор выходной ТВ-3Ш;
— резисторы: 16 кОм, 20 кОм, 1,5 кОм, 100 кОм, 820 кОм, 100 Ом, 470 Ом, 820 Ом
(все резисторы 1ватт или 2ватта);
— переменный резистор 33 кОм (можно ставить от 33 до 250 кОм);
— конденсатор металлоплёночный(!): 0,068 мкФ 400в. ( ёмкость в пределах от 0,047 мкФ до 0,47 мкФ);
— конденсаторы электролитические: 1000 мкФ 16в (напряжение конденсатора можно больше, но не меньше!), 50(47) мкФ 350в (не меньше 350 вольт. В скобках указан номинал, который указан на конденсаторе, т.к. в продаже нет 50 мкФ.), 20(22) мкФ 350в (или большее напряжение);
— радиолампа 6Ф5П;
— панелька под данную лампу.
Весь этот наборчик для моно усилителя (один канал). Для стерео усилителя придётся купить всё тоже самое, кроме питающего трансформатора, т.к. он для двух каналов сойдёт.

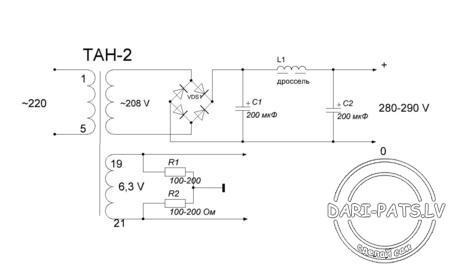

Немного о блоке питания:
Как видно на схеме, блок питания состоит из трансформатора, диодного моста, двух конденсаторов, дросселя и двух резисторов.
Детали:
— трансформатор питания ТАН-2(можно заменить на ТАН-14);
— диодный мост можно взять типа BR1010, он на 1000вольт 10А. Так же можно взять на меньший ток (примерно 2А).
— дроссель в моём случае был изъят из компьютерного блока питания;
— конденсаторы электролитические на 200 мкФ 350 вольт (2 шт.);
— резисторы 100-200 Ом 2ватта (2 шт.).

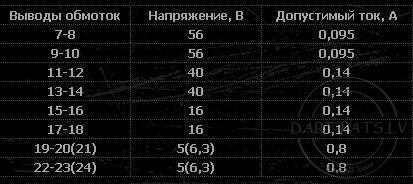

Напряжение в 220 вольт на трансформатор подавать на выводы 1-5. Выходное напряжение в 208 вольт набирается из нескольких обмоток (на схеме это не указано).

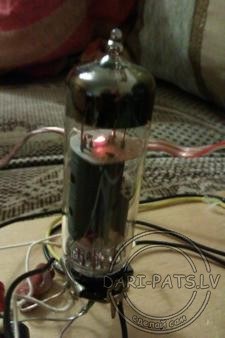

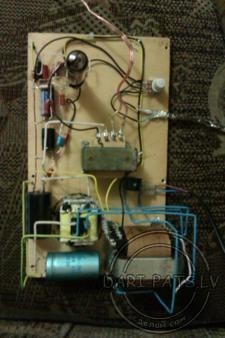

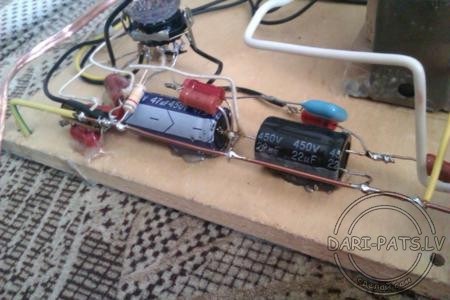

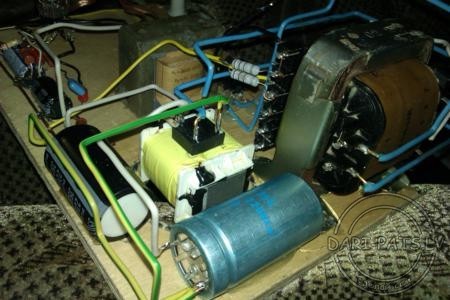

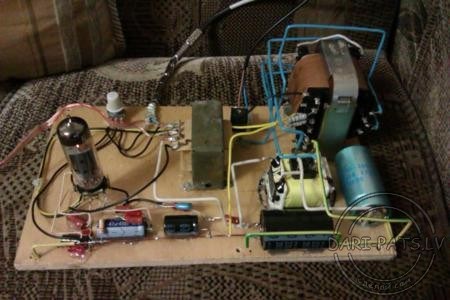

Соединяем обмотки 7-8, 9-10, 11-12, 13-14, 15-16 последовательно, т.е. 7-один вывод на диодный мост, 8 и 9 соединяем, 10 и 11 соед., 12 и 13 соед., 14 и 15 соединяем, а 16 вывод на диодный мост. В итоге у нас получется нужно напряжение. После диодного моста напряжение увеличивается примерно в 1.4 раза и имеем из этого всего 280-290 вольт. Накальная обмотка 19-21 соединяется с выводами лампы 4 и 5. Резисторы в цепи накала служат как фильтр и их средняя точка соединяется с общим минусом схемы. Выходной трансформатор в моём случае ТВ-3Ш, возможно заменить на ТВ3-1-9. Нагрузкой такого трансформатора является динамик 4 Ом (!). Все отводы, которые идут на землю (минус) соединяются в одну точку или на шину. Фото готового устройства:
Всё собирается на макете или в корпусе, кому как удобно.Перед включением усилителя, проверьте, нет ли замкнутых проводов, обрывов и т.д. После проверки подайте на лампу ТОЛЬКО напряжение накала, чтобы прогреть лампу. Проревать следует в течение 1-2 мин. Затем только включать анодное питание.
Изучите ТБ (техника безопасности), перед проверкой усилителя!
