В этой статье вы увидите, как сделать «Устройство Световое» которое похоже на моё или же придумать свое.

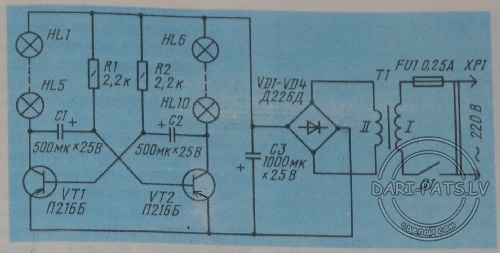

Мое «Устройство световое » (назвал я его так сам) базируется на обычном мультивибраторе. Схем мультивибраторов в интернете очень много. Моя схема устройства изображена чуть ниже:
Для того что бы собрать наше устройство надо:
- 2 транзистора-П201-П203, П213-П216 (или транзисторы большей или меньшей мощностью)
- 2 резистора 2.2 кОм (также можно изменять сопротивление на плюс минус 20%)
- 2 конденсатора 500 -1000 мкФ(16-30В) (чем меньше емкость конденсатора, тем быстрее лампочки будут мигать, и наоборот)
- 10-6 лампочек 6.3 В 0.3А (в зависимости от напряжения питания)
- Напряжение питания от 9В и до 25В (в зависимости от количества лампочек)
- Корпус, что бы было красиво.
- Паяльник, канифоль и припой.
Печатная плата не нужна, так как схема очень проста.

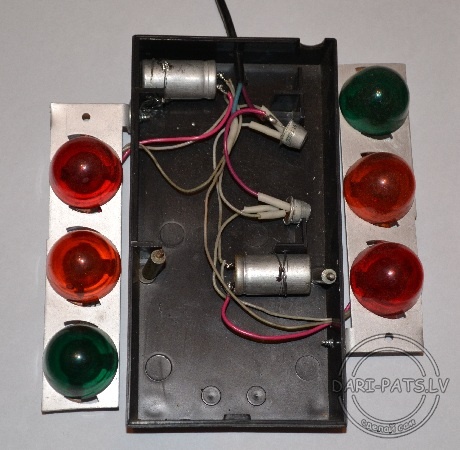

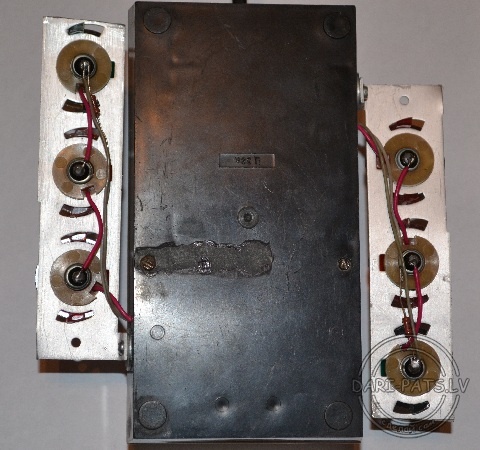

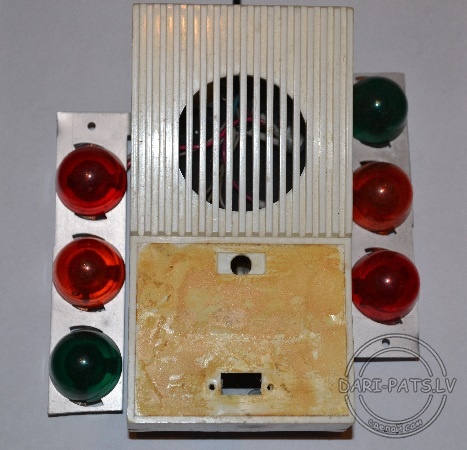

Есть фото моего устройства (корпус я взял первый попавшийся):

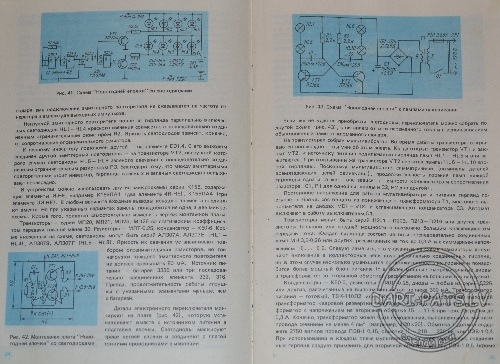

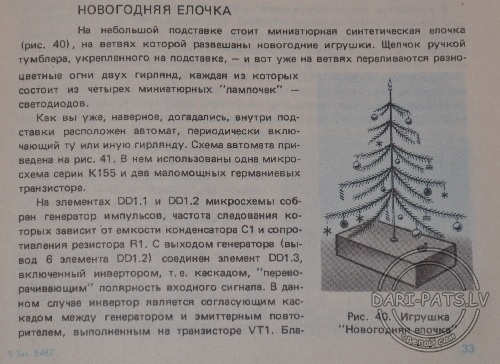

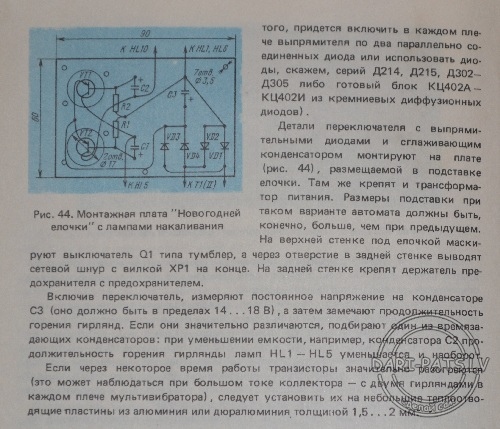

Брал я схему «Устройство световое» из книги: «Электронные игрушки» Б.С. Иванов. Выпуск 1115, «Радио и связь» 1988 год. А само устройство называется «Новогодняя ёлочка» Вот фотографии книжки (в оригинале фото можно скачать здесь)
